Forme di iniezione di nucleo ceramico per sistemi di comunicazione in fibra ottica

Descrizione di prodotto

Forme di iniezione di nucleo ceramico per sistemi di comunicazione in fibra ottica

Introduzione:

Il connettore in fibra ottica è un componente passivo indispensabile nel sistema di comunicazione in fibra ottica.utilizzati principalmente per realizzare l'attracco preciso non permanente tra le facce terminali dell'apparecchiatura, tra l'apparecchiatura e lo strumento, tra l'apparecchiatura e la fibra ottica e tra la fibra ottica e la fibra ottica.La produzione di energia ottica dalla fibra di trasmissione è accoppiata al massimo nella fibra riceventeLa maggior parte dei connettori in fibra ottica è composta da tre parti: due tappi di accoppiamento (ferrule) e una manica di accoppiamento.le maniche di accoppiamento svolgono il ruolo di allineamento, e le maniche sono spesso dotate di flange metalliche o non metalliche per facilitare il montaggio e il fissaggio dei connettori.

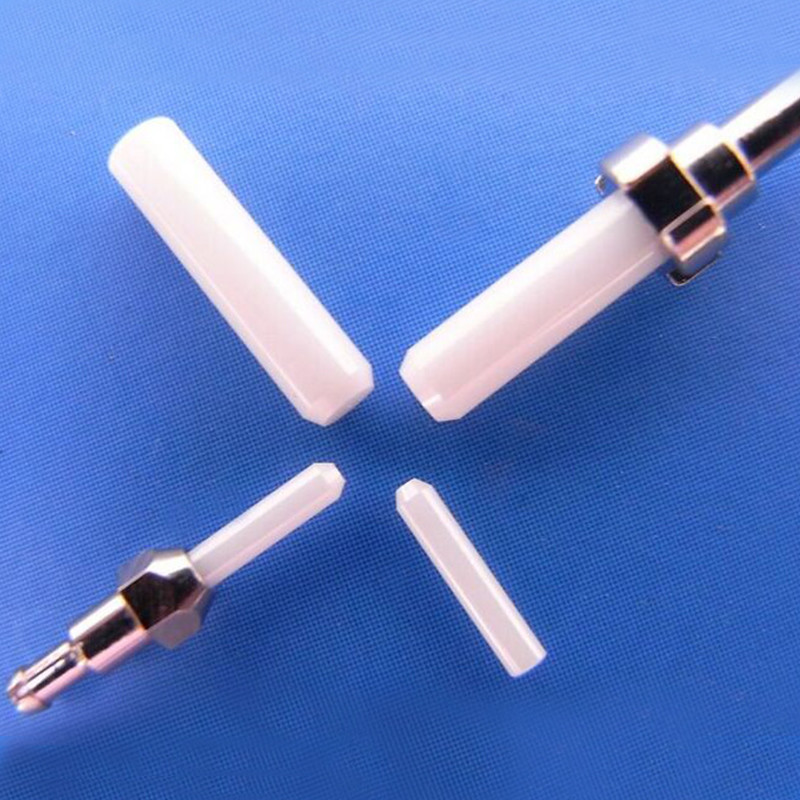

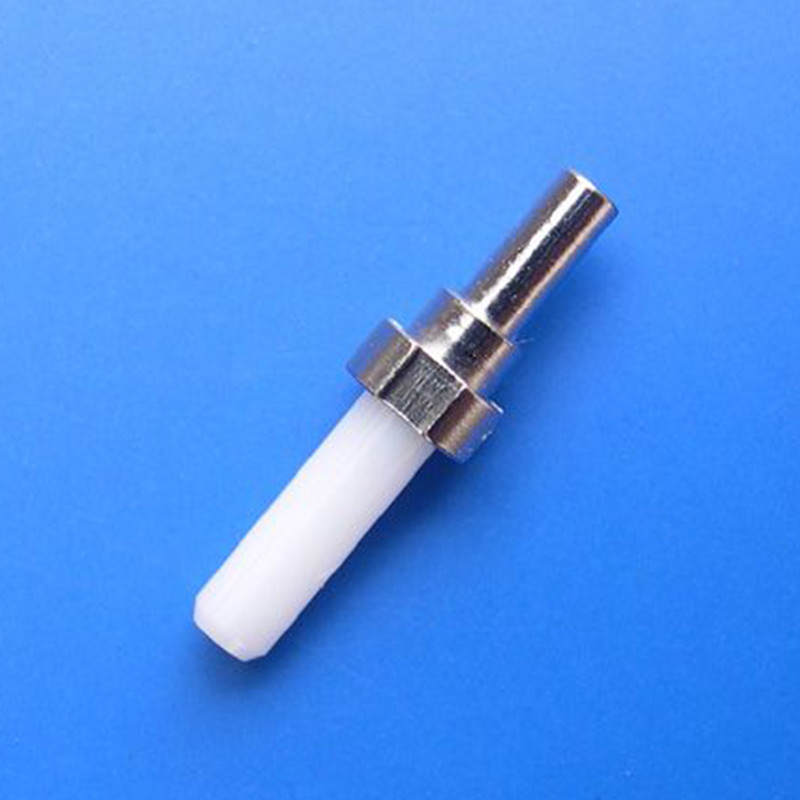

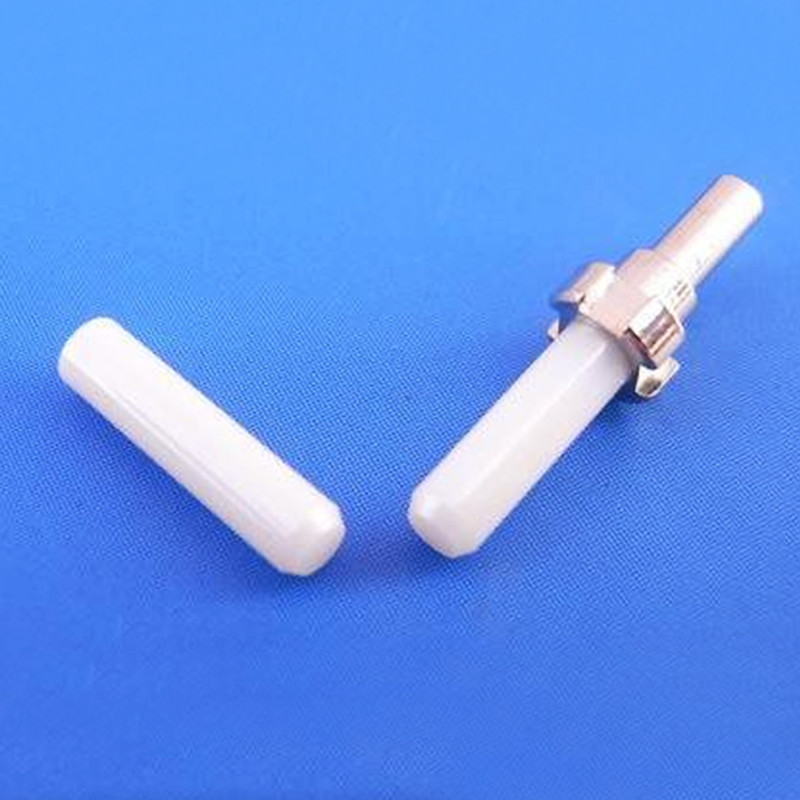

Per il vuoto della ferrule ceramica contiene un piccolo foro di 0,1 mm e ha elevati requisiti per la concentricità dimensionale..Il processo di fabbricazione delle ferrule ceramiche è suddiviso in due parti:fabbricazione a vuoto e lavorazione di precisioneInnanzitutto, il materiale in polvere di nanozirconia, con trattamento stabilizzato con itrio, viene stampato per iniezione in uno stampo speciale dopo la granulazione.In secondo luogoIn questo modo si ottiene una ferrule in ceramica con buona rigidità e alta precisione.

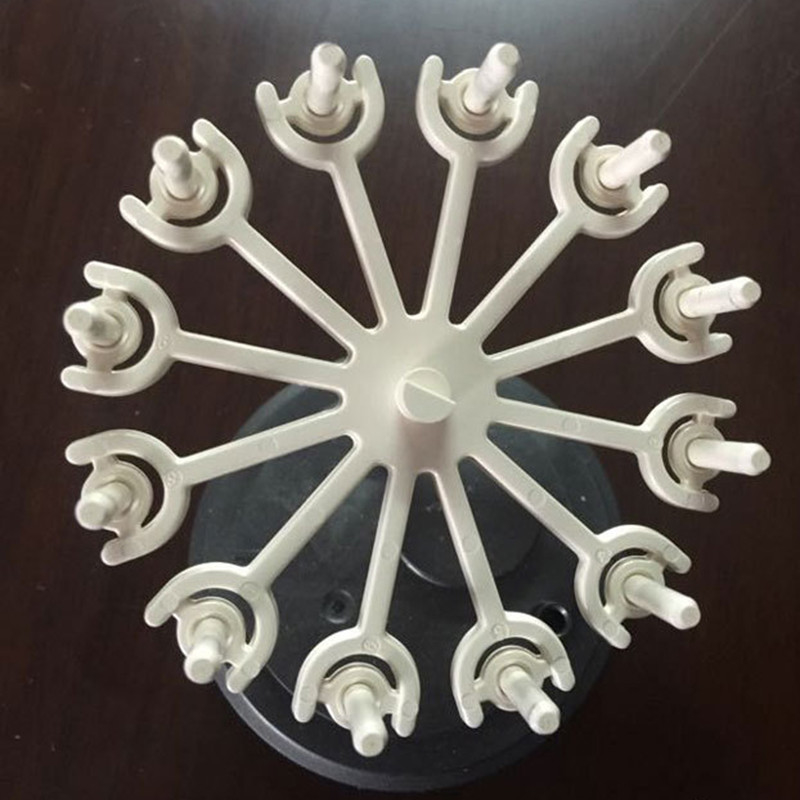

Per garantire la precisione del pezzo di lavoro e per il volume e la qualità del pezzo di lavoro sono relativamente piccoli,uno stampo multi-cavità è un modo eccellente per migliorare l'efficienza della produzione e aumentare l'efficienza economica, che sostituisce le precedenti cavità 1-mold 8-cavità 1-mold 6-cavità. Con i core 12-mold, l'efficienza di produzione è migliorata molte volte.Secondo il feedback operativo effettivo del laboratorio Zhongke, il primo stampo a 8 cavità richiede 17 ore per fare 4 materiali a telaio, e il sistema di raffreddamento a 3 entrate e 3 uscite richiede 12 secondi per raffreddarsi.il sistema di raffreddamento ha solo bisogno di 8 secondi per raffreddarsiSe si utilizza il sistema di raffreddamento a 6 ingressi e 6 uscite della nostra azienda, ci vogliono solo 5 secondi per raffreddarsi.le ferrule in ceramica prodotte dalla nostra matrice di inserimento del nucleo in ceramica hanno una buona stabilità, alta consistenza e alta precisione.

Le richieste di tecnologia dell'informazione e della comunicazione sono la forza trainante per la necessità di ferrule in ceramica per connettori in fibra.Sotto la feroce concorrenza del mercato dell'industria delle tecnologie di comunicazione ottica, l'utilizzo di stampi di ferrule in ceramica di alta qualità e alta efficienza sono la chiave per migliorare l'efficienza della produzione.

Parametri tecnici:

La ferrule ceramica del connettore a fibra ottica è un prodotto di alta qualità della tecnologia di comunicazione ottica..Tali perni ceramici ad alta precisione sono stati importati principalmente dalla Corea del Sud, dal Giappone, ecc.Il costo elevato e il lungo periodo di consegna limitano seriamente il rapido e sano sviluppo del nostro settore delle comunicazioni ottiche.

La produzione del nucleo ceramico di precisione richiede la cooperazione di stampi di iniezione del nucleo ceramico di precisione e pin del nucleo PIN.e la sua produzione adotta le seguenti tecnologie avanzate di processo:

• Tecnologia di stampaggio e stampaggio a iniezione di nano-zirconia in polvere
• Tecnologia di formazione di microfori con diametro interno di 0,125 mm e lunghezza di 12-15 mm
• Tecnologia di lavorazione ceramica di precisione con tolleranza di precisione di 0,1 μm
• Metodo di controllo del processo per la sinterizzazione dei grani submicroni
• Componenti di comunicazione ottica a bassa perdita con perdita di inserimento ≤ 0,2 dB e perdita di ritorno ≥ 40 dB.

Vantaggi:

L'attrezzatura di produzione del nucleo ceramico è un'attrezzatura speciale e professionale per la produzione di ferrule ceramiche.sono utilizzati insieme stampi di core ceramici a fibra ottica e pin di coreIn particolare per la grande domanda attuale di comunicazione ottica, i nuclei ceramici di alta qualità sono scarsi.Il requisito di base è ±0.001 ~ ± 0.0005, che è la premessa obbligatoria per i suoi requisiti di precisione.

I connettori in fibra ottica sono prodotti in grandi quantità utilizzando tecniche di stampaggio a iniezione di ceramica, e il materiale ceramico utilizzato è zirconia.,la zirconia ha una migliore stabilità termica ad alte temperature e proprietà di isolamento termico, adatte alla produzione di rivestimenti ceramici e prodotti refrattari ad alte temperature.I pigmenti ceramici a base di zircone con zirconio come materia prima principale sono un componente importante della smaltatura di alta qualitàLa conduttività termica dello zirconio è la più bassa tra i materiali ceramici comuni e il coefficiente di espansione termica è più vicino a quello dei materiali metallici.Quindi è un importante materiale ceramico strutturaleLe caratteristiche di trasformazione di fase e di resistenza rendono la zirconia materiale plastico ceramico.Le sue buone proprietà meccaniche e le sue proprietà termofisiche ne fanno un'ottima fase di rinforzo nei compositi a matrice metallica.
