Casa ProdottiMatrice in carburo di tungstenoBase di posizionamento coassiale a quattro fori con precisione ± 0,003 mm con interferenza magnetica zero per imballaggi per semiconduttori

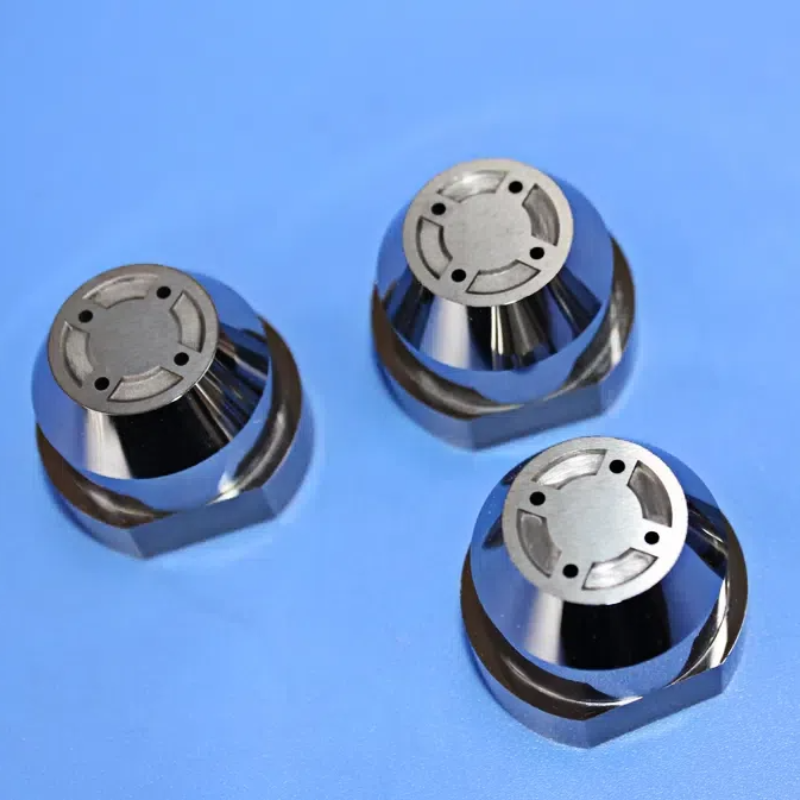

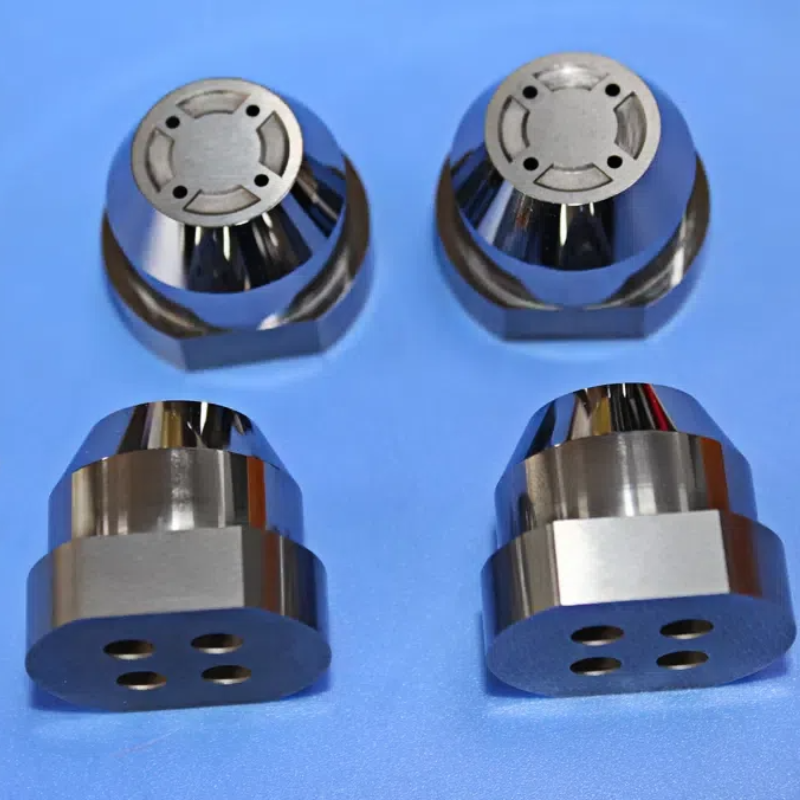

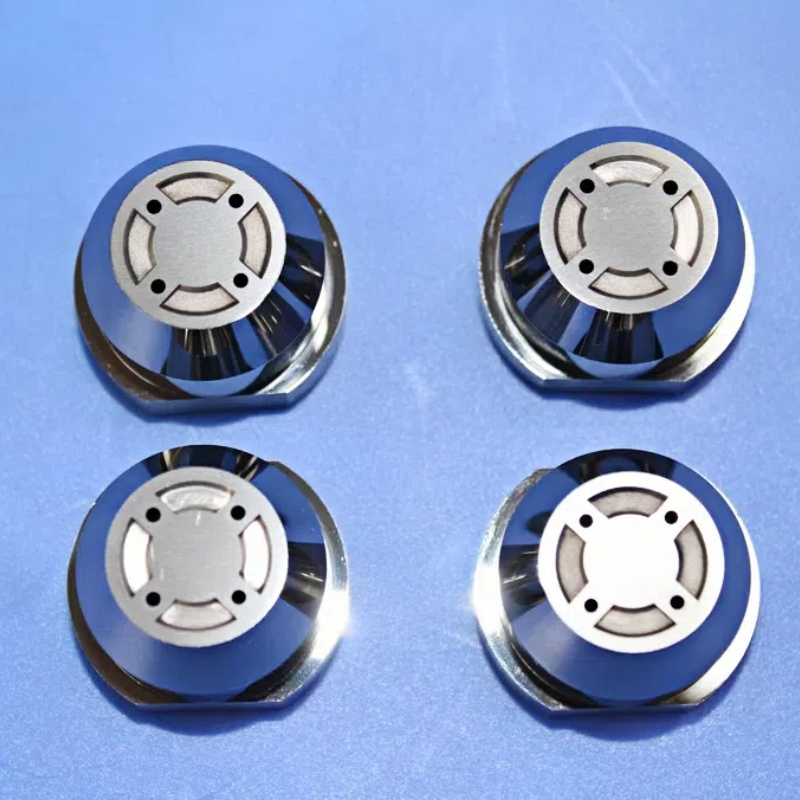

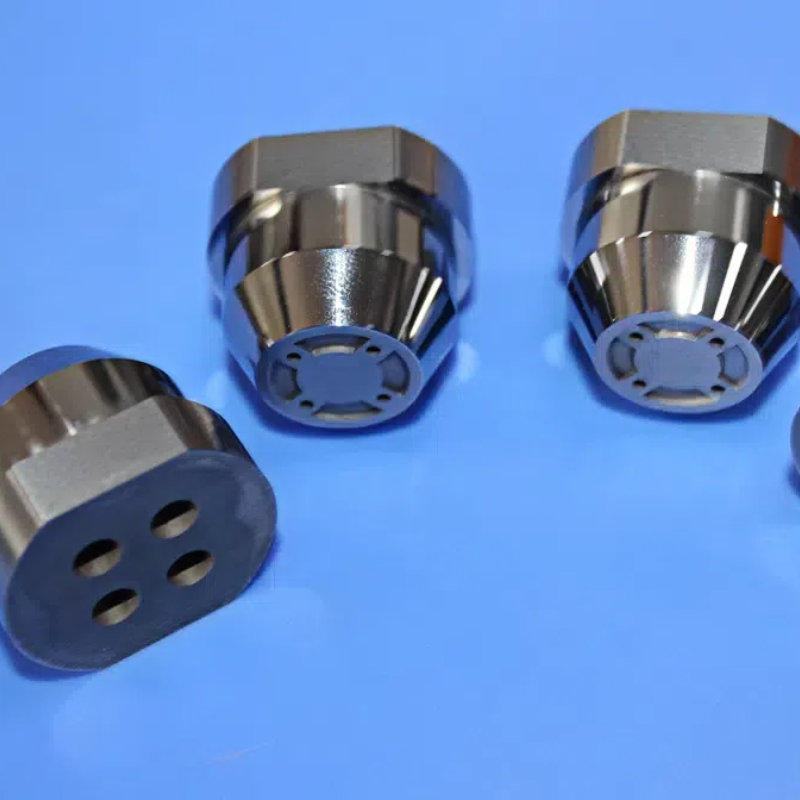

Four-hole Coaxial ±0.003mm Precision Positioning Base with Zero Magnetic Interference for Semiconductor Packaging
Four-hole Coaxial ±0.003mm Precision Positioning Base with Zero Magnetic Interference for Semiconductor Packaging Four-hole Coaxial ±0.003mm Precision Positioning Base with Zero Magnetic Interference for Semiconductor Packaging Four-hole Coaxial ±0.003mm Precision Positioning Base with Zero Magnetic Interference for Semiconductor Packaging Four-hole Coaxial ±0.003mm Precision Positioning Base with Zero Magnetic Interference for Semiconductor Packaging

Base di posizionamento coassiale a quattro fori con precisione ± 0,003 mm con interferenza magnetica zero per imballaggi per semiconduttori

Dettagli:
Luogo di origine: Cina
Marca: Sanxin
Certificazione: ISO 9001
Numero di modello: SX1271
Termini di pagamento e spedizione:
Quantità di ordine minimo: 2
Tempi di consegna: 5-25 giorni
Termini di pagamento: L/C, T/T, Western Union
Contattaci
  • Informazioni dettagliate
  • Descrizione di prodotto

Informazioni dettagliate
Tecnologia: Metallurgia della polvere Finitura superficiale: Lucido
Grado: K10,K20,K30,YG8,YG6X Compatibilità: Adatto a vari materiali
Forma: Personalizzato Durezza: Alto
Vantaggio: Resistente all'usura Progetto: Matrice di stampaggio a forma di T
Design del foro: Buco inclinato Forma e dimensione: Personalizzabile
Manutenzione: Facile da mantenere Superficie: Liscio, brillante
Ordine di prova: Disponibile Resistenza alla temperatura: Alto
Evidenziare:

± 0

,

003 mm Base di posizionamento di precisione

,

Moffa di carburo coassiale a quattro fori

Descrizione di prodotto

Base di posizionamento dedicata per imballaggio a semiconduttore coassiale a quattro fori ± 0,003 mm con zero interferenze magnetiche
Quando lo stampaggio a iniezione di precisione incontra sfide legate all'interferenza magnetica e alla precisione di posizionamento, questa sede per stampaggio a iniezione a quattro fori, realizzata con precisione in carburo non magnetico WC-Ni, risolve completamente i punti dolenti dell'attrazione magnetica e della deformazione termica associati alle parti dello stampo tradizionali. La sua struttura complessiva non magnetica combinata con la tecnologia di lavorazione di precisione coassiale a quattro fori consente prestazioni superiori nell'imballaggio di semiconduttori e nello stampaggio a iniezione di dispositivi medici di precisione, con zero interferenze magnetiche, posizionamento ad alta precisione e una durata estremamente lunga.
Analisi dei materiali
  • Composizione della matrice:90% WC + 10% Ni, Formula speciale non magnetica
  • Proprietà magnetiche:Permeabilità <1,002, Rimanenza <0,05 mT
  • Proprietà fisiche:
    • Durezza: 91,5 HRA
    • Densità: 14,9 g/cm³
    • Conduttività termica: 85 W/(m*K)
    • Coefficiente di dilatazione termica: 5,5*10⁻⁶/K
  • Principio non magnetico:Una fase legante a base di nichel sostituisce la fase di cobalto, eliminando completamente il ferromagnetismo.
Progettazione strutturale
  • Disposizione dei fori (personalizzabile in base ai disegni):
    • 4 fori passanti di precisione da 2,0 ± 0,003 mm Φ
    • Disposizione quadrata, simmetrica, interasse 10 ± 0,005 mm
    • Profondità del foro 15 mm, rettilineità ≤ 0,005 mm
Confronto delle prestazioni
Specifiche prestazionali Base con foro a quattro vie non magnetica Base con foro in acciaio inossidabile Vantaggi
Permeabilità magnetica <1.002 1.02-1.05 Elimina completamente l'adsorbimento magnetico
Precisione della posizione del foro ±0,003 mm ±0,01 mm Precisione di posizionamento migliorata del 166%
Deflessione termica 0,002 mm/100°C 0,015 mm/100°C Eccellente stabilità termica
Durata di servizio 5 milioni di cicli 500.000 cicli Durata 10 volte più lunga
Resistenza alla corrosione Eccellente Moderare Adatto per ambienti corrosivi
Applicazioni
Imballaggio dei semiconduttori
Sede di posizionamento di precisione per il confezionamento dei trucioli
Stampo ad iniezione per staffa LED
Stampaggio ad iniezione di connettori microelettronici
Dispositivi medici
Stampaggio ad iniezione di precisione di strumenti chirurgici
Stampo per confezionamento dispositivo impiantabile
Sedile per stampaggio ad iniezione di sensori medicali
Componenti elettronici
Stampaggio ad iniezione di precisione del connettore
Confezione per microtrasformatore
Stampaggio ad iniezione di componenti di circuiti stampati
Strumenti di precisione
Stampaggio ad iniezione di dispositivi ottici
Stampaggio ad iniezione dell'alloggiamento del sensore
Stampo per iniezione di ingranaggi di precisione
Servizi personalizzati
  • Disposizioni dei fori personalizzate
  • Risposta rapida a dimensioni non standard
  • Soluzioni specializzate per il trattamento delle superfici
  • Servizi di produzione di prova in piccoli lotti
