Pin di valvola a carburo di tungsteno 375 mm Lunghezza punta sferica R1.5 mm per sistemi di stampaggio ad iniezione a caldo
Pin di valvola in carburo di tungsteno ad alta precisione di 375 mm di lunghezza con punta a raggio sferico di R1,5 mm per sistemi di stampaggio a iniezione a caldo.Ideale per la plastica riempita di vetro, parti a pareti sottili lunghe e stampi multi-cavità.

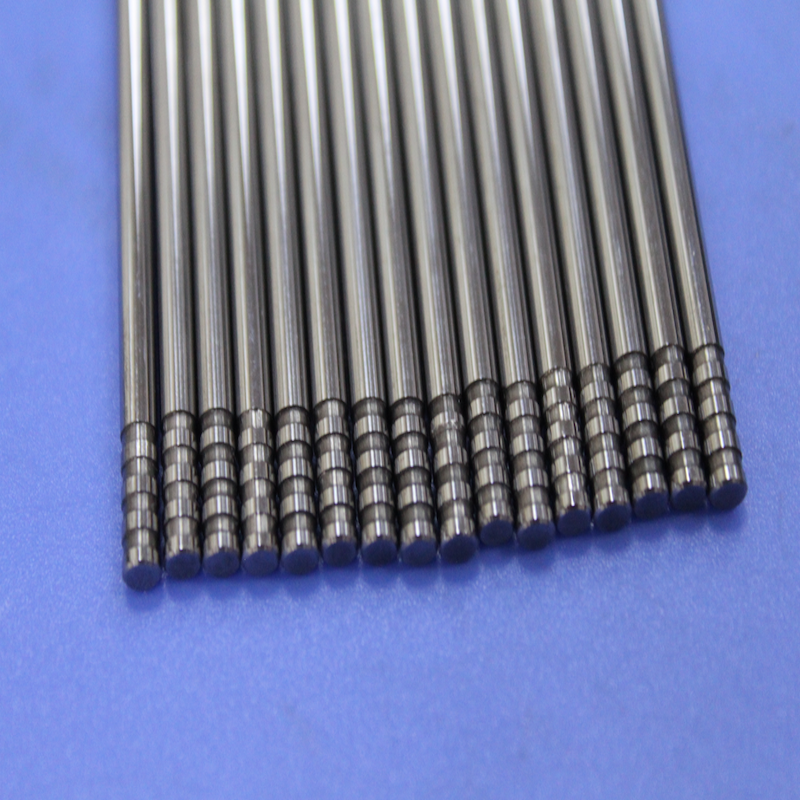

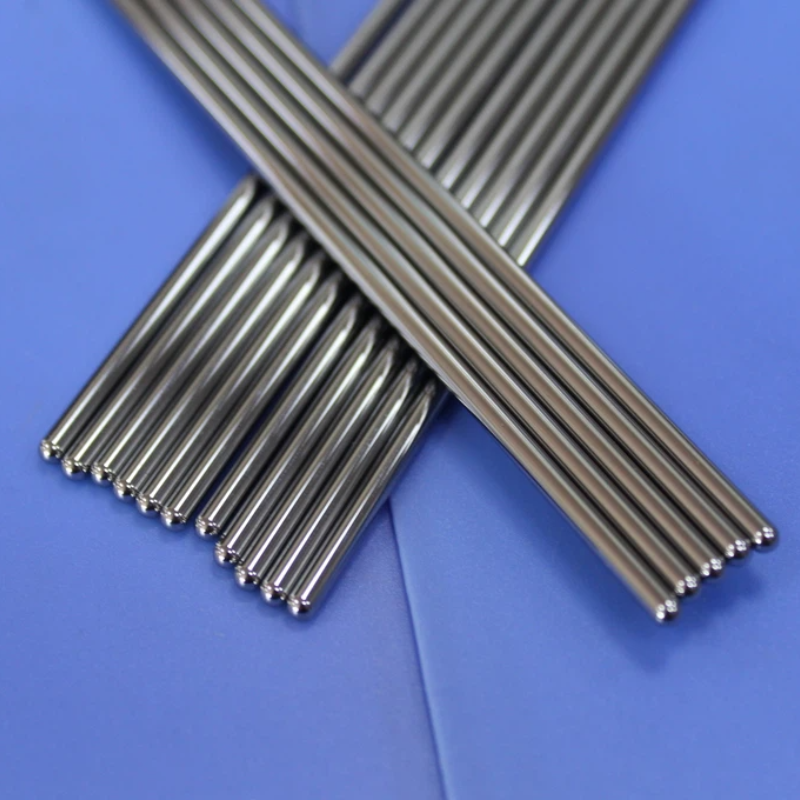

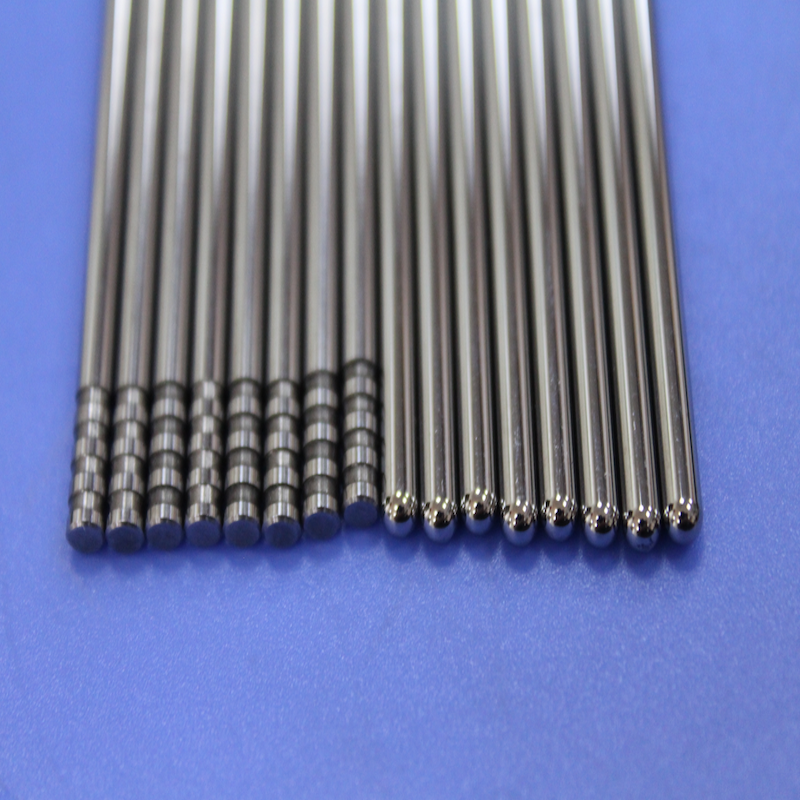

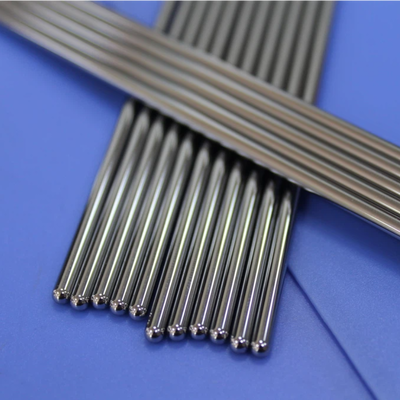

Visualizzazione del prodotto
Nel stampaggio a iniezione a caldo, il perno della valvola è il componente critico che controlla il flusso di fusione, sigilla il cancello e determina la qualità finale della parte stampata.Quando si stampano le materie plastiche di ingegneria, in particolare quelle con rinforzo in fibra di vetro, i perni delle valvole in acciaio standard si consumano prematuramente, che porta a perdite di cancello, qualità della parte incoerente, e costoso tempo di fermo di produzione.
Il nostroPin di valvola a carburo di tungstenoIl progetto è stato progettato specificamente per soddisfare questi requisiti.lunghezza complessiva di 375 mme acon un raggio di punta sferica di R1,5 mm, questo componente a terra di precisione offre la durezza eccezionale, la resistenza all'usura e la stabilità dimensionale richieste per applicazioni di stampaggio ad iniezione a lungo termine e ad alta precisione.
La lunghezza di 375 mm rende questo perno di valvola particolarmente adatto pergrandi stampi, applicazioni a cavità profonda e sistemi di scarico a caldo multipuntoLa geometria della punta sferica R1,5 mm garantiscesigillatura pulita del cancello, vestigio minimo del cancello e qualità costante della parteattraverso milioni di cicli di stampaggio.
Specificità principali
| Parametro |
Specificità |
| Lunghezza complessiva |
3750,00 mm |
| Tip Geometria |
Radio sferico R1,5 mm |
| Materiale |
Carbide di tungsteno (WC-Co) |
| Durezza |
HRA 90-92 |
| Dimensione del grano |
00,8-2,0 μm (submicroni) |
| Contenuto di cobalto |
6-10% |
| Densità |
140,45 g/cm3 |
| Resistenza alla rottura trasversale |
3,200-3,800 MPa |
| Modulo di Young |
570 GPa |
| Forza di compressione |
4,700 MPa |
| Finitura superficiale |
Polito in specchio (Ra ≤ 0,05μm) |
| Tolleranza |
Diametro: ±0,002 mm; Lunghezza: ±0,05 mm |
La punta sferica R1.5mm: design e funzione
Ilpunta sferica con raggio R1,5 mmè una caratteristica di progettazione critica che influenza direttamente la qualità dello stampaggio:
Funzioni chiave:
- Sigillazione precisa del cancello: La geometria sferica garantisce una tenuta costante e priva di perdite contro il sedile della valvola, evitando la sbavatura e la stringa.
- Vestigio minimo del cancello: Il profilo sferico liscio produce una rottura pulita del cancello, lasciando segni minimi sulla parte stampata.
- Riduzione della concentrazione dello stress: La punta utilizzata distribuisce uniformemente le forze di contatto, riducendo il rischio di danni alla punta o di usura del sedile.
- Flusso di materiale liscio: Il profilo sferico favorisce un flusso di fusione costante durante l'iniezione, migliorando la qualità della parte e riducendo il tempo di ciclo.
Applicazioni che richiedono pin di valvola a punta sferica:
| Industria |
Applicazione |
Perché la punta sferica |
| Autoveicoli |
Arredo interno, componenti sotto il cofano, illuminazione |
Apparizione pulita del cancello; vestigio minimo |
| Medicina |
Dispositivi di precisione, componenti diagnostici |
Sigillazione costante; nessun rischio di contaminazione |
| Elettronica di consumo |
Casse per telefoni, componenti per computer portatili |
Alti requisiti estetici; nessun segno visibile del cancello |
| Imballaggio |
Contenitori a parete sottile, chiusure |
Prolungamento della durata degli utensili in stampi ad alta cavità |
Domande frequenti (FAQ)
Q1: A che cosa serve un perno di valvola nel stampaggio ad iniezione?
Un perno di valvola è un componente critico nei sistemi di scarico a caldo che controlla il flusso di plastica fusa nella cavità dello stampo.sigillamento dell'ugello tra i cicli di iniezione per evitare la sbavatura e garantire la pulizia, qualità della parte costante.
D2: Perché scegliere il carburo di tungsteno rispetto all'acciaio per i perni delle valvole?
Il carburo di tungsteno offre una durezza significativamente superiore (HRA 90-92 vs HRC 58-62 per l'acciaio utensile), una resistenza all'usura 10-30 volte maggiore e una stabilità termica superiore.tempo di fermo ridotto, e qualità costante della parte per milioni di cicli di stampaggio.
D3: Qual è il vantaggio di un design a punta sferica?
Una punta sferica fornisce una precisione di sigillamento del cancello, riduce al minimo le tracce del cancello sulla parte stampata, riduce la concentrazione di stress e promuove un flusso di materiale liscio durante l'iniezione.
