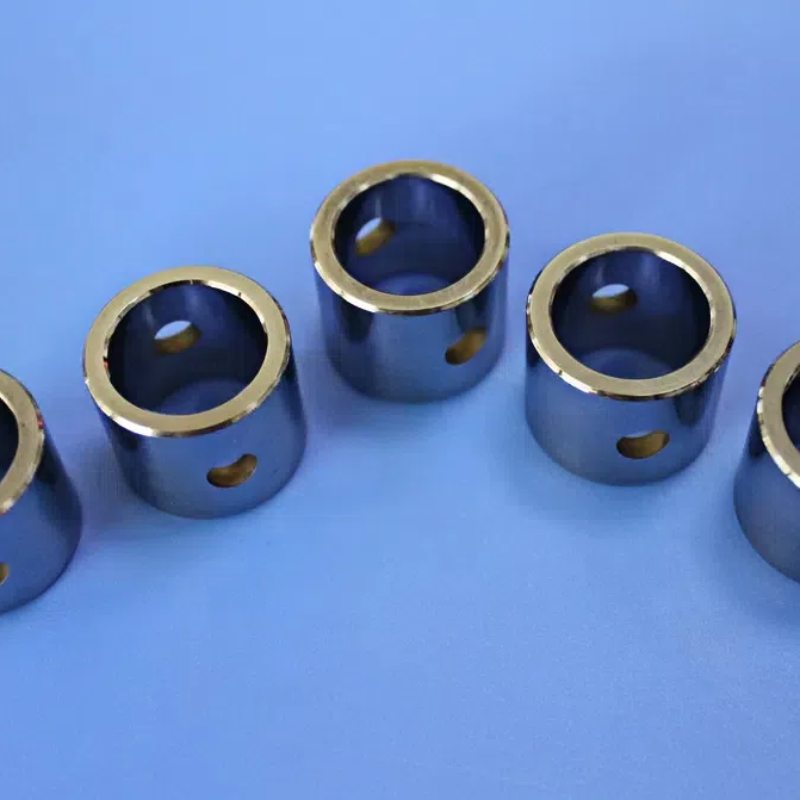

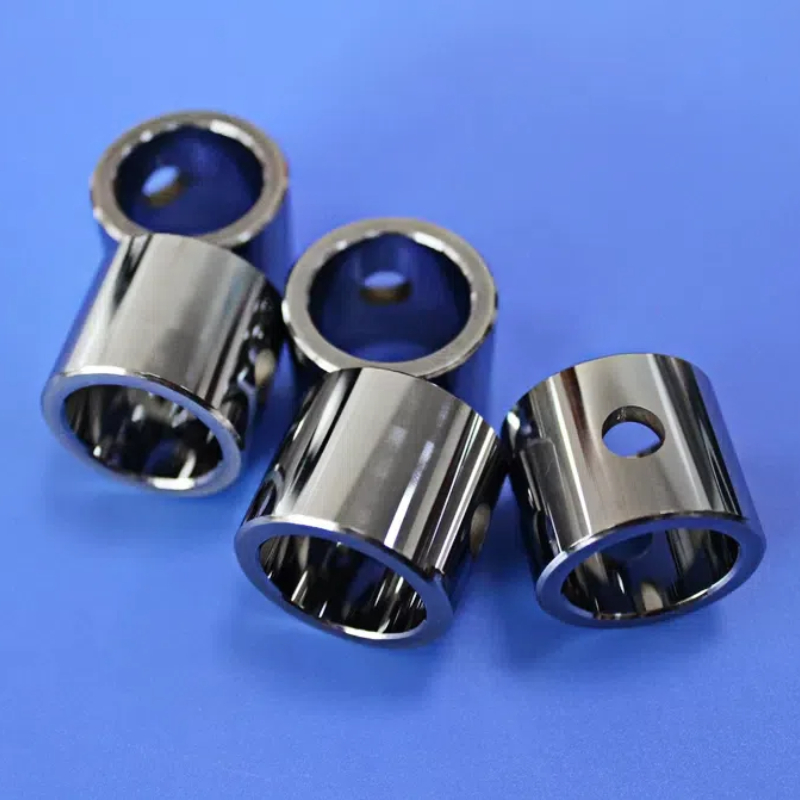

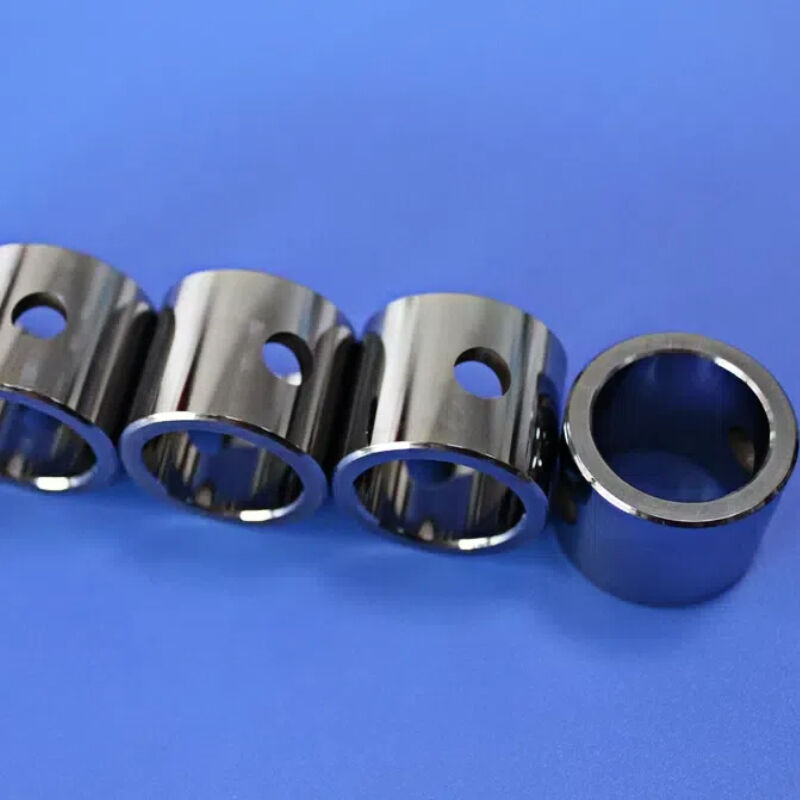

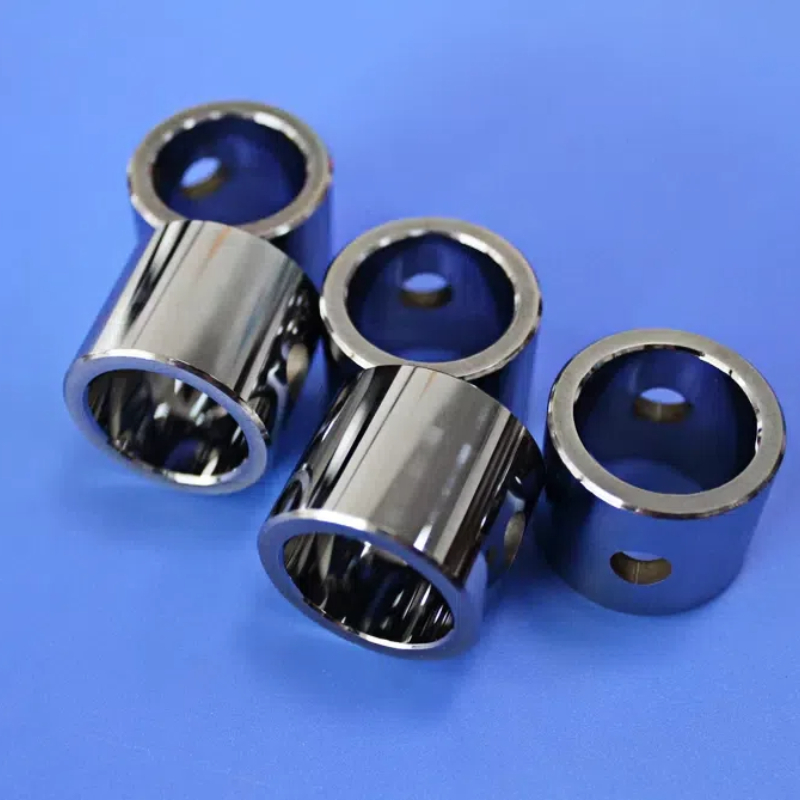

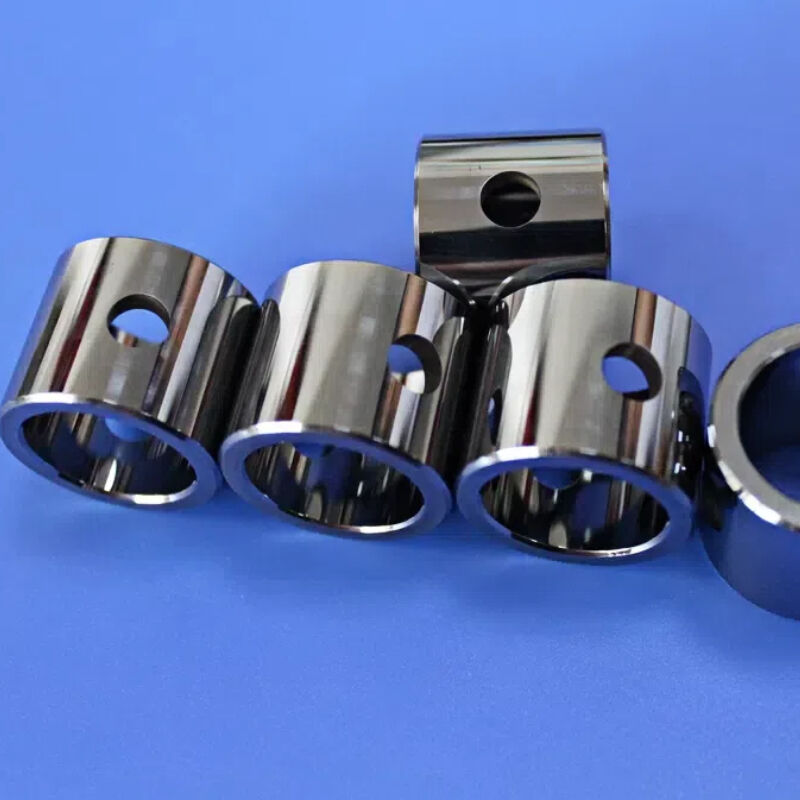

Scala di supporto in lega non magnetica manica interna WC-Ni cuscinetto per centrifuga e pompe
Riassunto del prodotto: Il nucleo portante di gruppi rotanti
In apparecchiature a rotazione ad alta velocità, sistemi di separazione centrifughe, miscelatori, agitatori,pompe e decanter: l'interfaccia tra l'albero di supporto rotante e l'alloggiamento fisso definisce l'affidabilità dell'apparecchiaturaQui è dove ilManica interna dell'albero di supportofunzioni: un componente cilindrico di precisione montato all'interno dell'apertura o dell'alloggiamento dell'albero, progettato per assorbire carichi radiali e assiali, mantenere l'allineamento,e proteggere sia l'albero che l'assemblaggio dall'usura.
Quando questa zona di carico critico opera in ambienti magneticamente sensibili, processi di wafer semiconduttori, dispositivi medici adiacenti alla risonanza magnetica,o miscelazione farmaceutica di alta purezza ̇ le maniche in acciaio standard presentano rischi inaccettabili: attrazione magnetica che contamina i prodotti e generazione di particelle ferrosi che minacciano l'integrità del lotto.
Il nostroFabbricazione a partire da leghe non magnetiche di precisioneSono progettati appositamente per queste condizioni difficili. Fabbricati in una avanzata lega WC-Ni (carburo di tungsteno-nickel), questi manici interni offrono la massima resistenza alle corrosioni.combinazione essenziale di capacità di carico, neutralità magnetica assoluta e resistenza all'usura eccezionaleper applicazioni in cui altri materiali non possono essere tollerati.
Specifiche tecniche
| Parametro |
Capacità standard |
Opzione ad alta precisione |
| Gradi di materiale |
WC-Ni (YN6, YN8, YN13+) |
WC-Ni-Cr per una maggiore resistenza alla corrosione |
| Durezza |
89-92 HRA |
Consistente in tutto |
| Permeabilità magnetica |
< 1.002 certificati per lotti |
< 1,001 realizzabile |
| Temperatura di funzionamento |
Fino a 800°C |
Dipendente dal materiale |
| Caratteristiche particolari |
Scalature di lubrificazione, flange, ID a gradini, fessure assiali, sacche di olio, fori di montaggio |
Per disegno del cliente |
Funzioni distinte: differenziazione da componenti simili
| Componente |
Funzione |
La nostra differenza |
| Scala di supporto |
Interfaccia portante: montato all'interno dell'apertura dell'albero, progettato per sostenere carichi radiali, mantenere l'allineamento dell'albero e proteggere le interfacce rotanti/stazionarie negli assemblaggi di pompe o centrifuga |
Materiale non magnetico focalizzato sul carico- ottimizzato per la resistenza ai carichi radiali e assiali, non solo a basso attrito |
| Guida a buche |
Guida a basso attrito per il movimento assiale/rotativo (ad es. perni ejettivi, scivoli lineari) |
Prodotto del cliente precedente |
| Anello di diametro esterno |
Posizionamento definito da OD, corsia o spaziatore del cuscinetto |
Prodotto del cliente precedente Focus sull'adattamento esterno |
| Sigillo a vuoto |
Prevenzione delle perdite in condizioni di vuoto elevato |
Precedente cliente prodotto focalizzazione della tenuta |
Ilmanica internasi distingue per la suamissione di supporto del carico selezionato principalmente per la sua resistenza alla compressione e alla resistenza all'usura per proteggere l'interfaccia tra l'albero e l'alloggiamento per milioni di cicli di funzionamento.
Indicato come: manica del cuscinetto, bocchetto di supporto, bocchetto interno del cuscinetto, bocchetto dell'albero della pompa o bocchetto di supporto rotante.
Confronto delle prestazioni: perché il WC-Ni supera le opzioni standard
| Immobili |
Il nostro tubo di supporto WC-Ni |
Sleeve in acciaio inossidabile standard (316/304) |
Casco WC-Co standard |
| Permeabilità magnetica |
< 1,002 (non magnetici) |
1.02-1.05 (Leggermente magnetica) |
1.5-2.0 (magnetico) |
| Durezza |
89-92 HRA |
~70-90 HRB |
89-92 HRA |
| Indossare la vita contro l' acciaio |
10-50 volte più lungo |
1 × linea di base |
Esclusivo |
| Capacità di carico |
Alte (compressione > 4000 MPa) |
Moderato |
Molto elevato |
| Resistenza alla corrosione |
Eccellente (legante di Ni) |
Buono (grado marino) |
Moderato (Co sensibile agli acidi) |
| Temperatura massima di funzionamento. |
~ 800°C |
~425°C |
~ 800°C |
| Applicazione ideale |
Pompe chimiche, decanter, miscelatori ad alta purezza |
Finalità generale |
abbigliamento generale,non per applicazioni magneticamente sensibili |
Applicazioni e industrie chiave
Maniche interne dell'albero di supportosono componenti critici di apparecchiature rotanti in cui l'albero deve essere supportato all'interno di un alloggiamento fisso:
Separazione centrifuga industriale
- cuscinetti di supporto per centrifughe a scorrimento
- di larghezza superiore a 50 mm
- Centrifughe di vascello solido
Pompe di processo
- Supporti per l'albero della pompa di trasferimento chimico
- di larghezza inferiore o uguale a 50 mm
- Busti interni di pompe criogeniche
Sistemi di miscelazione e agitazione
- di larghezza superiore a 50 mm
- Cuscinetti interni dell'agitatore
- Busti di supporto per l'omogeneizzazione
Farmaceutico e Bioprocessing
- Scaffali di miscelato a pulizia in posizione (CIP)
- supporti per agitatori di bioreattori di alta purezza
- Fabbricazione a partire da prodotti della voce 8528
Trasformazione degli alimenti e delle bevande
- di acciaio inossidabile
- Busti di supporto igienici del miscelatore
- Interfacce rotanti compatibili con il CIP
Produzione di semiconduttori e di precisione
- Supporti per l'albero di un robot per la movimentazione di wafer
- Busti di pompe a planarizzazione chimico-meccanica (CMP)
- Scaffalature di pompe di consegna chimiche ad alta purezza
Capacità di personalizzazione
Le maniche interne dell'albero di supporto sonocomponenti specifici per l'applicazioneSiamo specializzati infabbricazione su ordinazionein base alle vostre esigenze:
| Parametro di personalizzazione |
Opzioni |
| Dimensioni |
ID, OD, lunghezza per disegno del cliente |
| Tipologie adatte |
Disponibilità di pressione, di scivolamento, di transizione |
| Grado del materiale |
YN6, YN8, YN13, WC-Ni-Cr, grano fine |
| Caratteristiche della superficie |
Scalature di lubrificazione (a spirale, assiale, a botola), sacche di olio, fossette di ritenzione del grasso |
| Caratteristiche di montaggio |
Flanche, OD a gradini, chiavi, ID a filo, fori di montaggio |
| Caratteristiche particolari |
Disegni di manicotto a fessura, porte assiali, slot per sensori |
| Quantità |
Prototipo singolo per la produzione in grande volume |
Contattaci oggi per una consultazione tecnica o un preventivo personalizzato.
