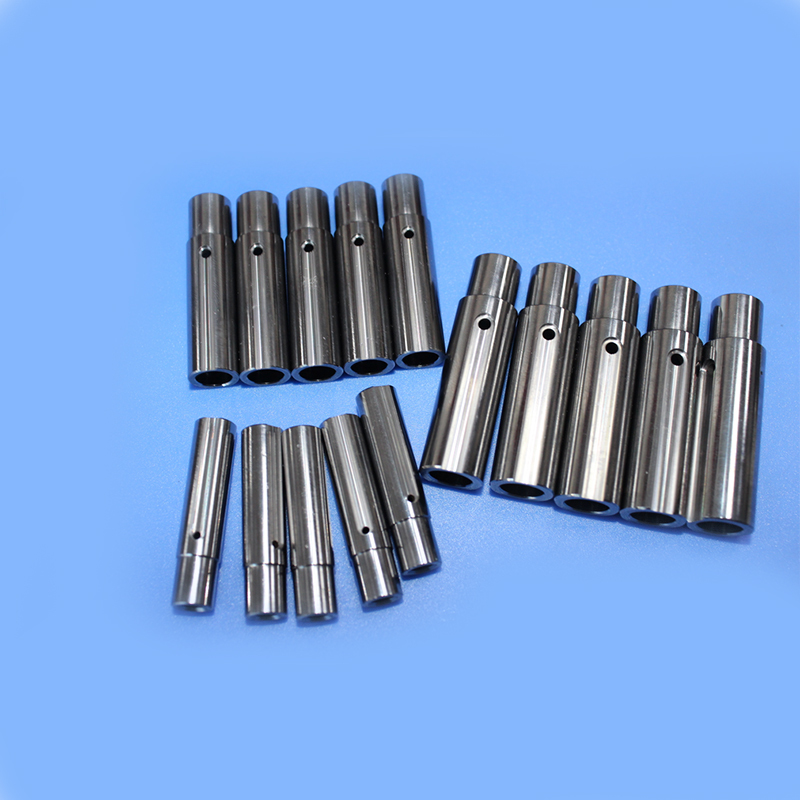

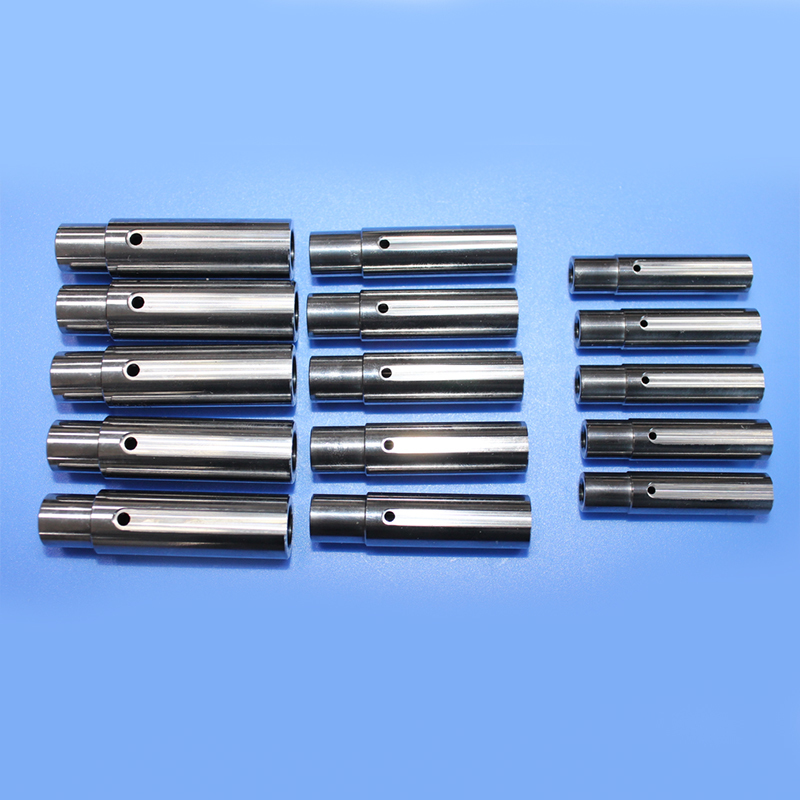

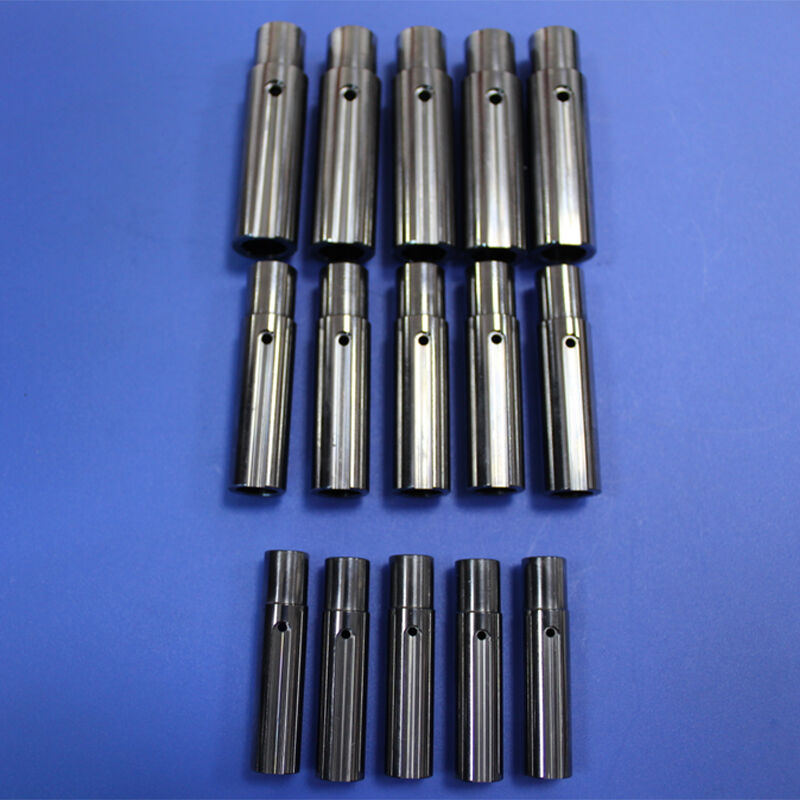

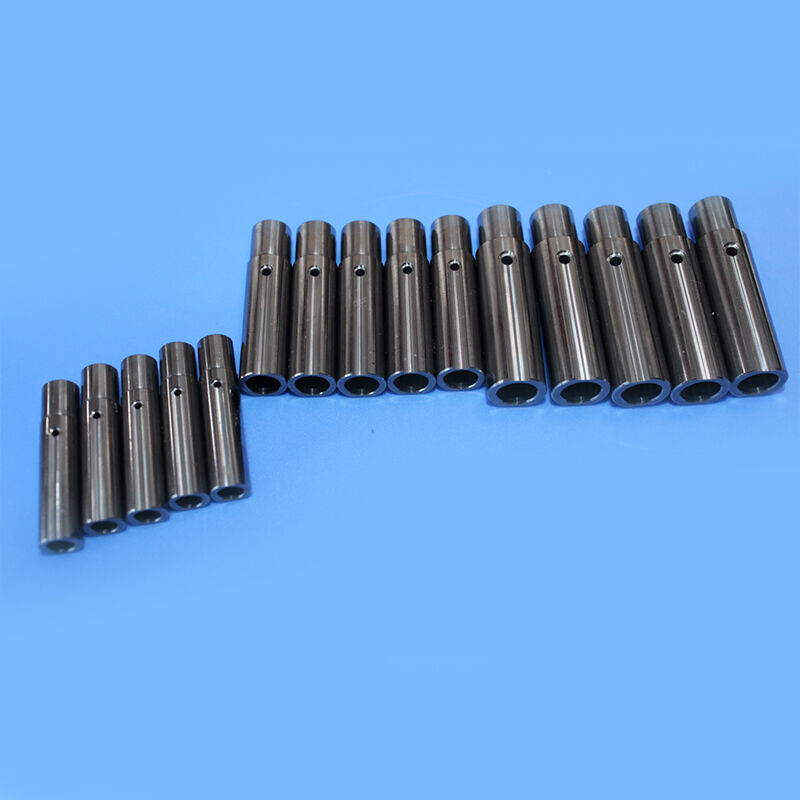

Boccola in carburo di tungsteno
Le boccole in carburo di tungsteno sono componenti per cuscinetti a scorrimento ad alte prestazioni realizzati con precisione mediante metallurgia delle polveri utilizzando polvere di carburo di tungsteno (WC) di elevata purezza e leganti metallici. Sono ampiamente utilizzati nell'industria petrolifera e del gas, nei sistemi di pompe e valvole, nei macchinari minerari, nelle apparecchiature chimiche e in varie macchine industriali. Fungendo da supporto, guida e protezione dall'usura tra gli alberi rotanti e gli alloggiamenti fissi, sono fondamentali per garantire un funzionamento affidabile e a lungo termine delle apparecchiature.
Sistema materiale e processo produttivo
Le boccole in carburo di tungsteno sono costituite da particelle di carburo di tungsteno come fase dura e leganti metallici come cobalto (Co) o nichel (Ni) come matrice. Il processo di produzione comprende il dosaggio, la macinazione a umido, l'essiccazione a spruzzo e la formatura tramite pressatura a stampo o pressatura isostatica a freddo (CIP), seguita dalla sinterizzazione sotto vuoto o in atmosfera protettiva a 1400-1500°C per ottenere la completa densificazione. Infine, la rettifica e la lucidatura di precisione con mole diamantate garantiscono tolleranze a livello di micron e una finitura superficiale a specchio (Ra fino a 0,05 μm). Questa struttura conferisce al materiale sia una durezza eccezionalmente elevata che una tenacità utilizzabile.
| Parametro di prestazione |
Valore/intervallo tipico |
Significato ingegneristico |
| Durezza Rockwell (HRA) |
88-94 |
Di gran lunga superiore all'acciaio temprato, garantendo un'eccezionale resistenza all'usura abrasiva e ai graffi |
| Resistenza alla rottura trasversale (MPa) |
1800-4000 |
Resiste ai carichi di flessione e previene la deformazione della frattura |
| Resistenza alla compressione (MPa) |
3000-8000 |
Resiste a carichi radiali elevati, adatto per applicazioni pesanti |
| Resistenza alla frattura (MPa*m¹/²) |
8-15 (fino a 25 in alcuni gradi) |
Equilibra la resistenza agli urti e ritarda la propagazione delle cricche |
| Coefficiente di dilatazione termica (/K) |
≈5,5×10⁻⁶ |
Solo da 1/3 a 1/2 di quello dell'acciaio, garantendo stabilità dimensionale a temperature elevate |
| Rugosità superficiale (Ra) |
≤0,05 μm (grado a specchio) |
Garantisce l'efficacia della sigillatura e la ritenzione stabile del film lubrificante |
Principali vantaggi prestazionali
- Eccezionale resistenza all'usura:La durezza supera di gran lunga quella dell'acciaio temprato, garantendo una durata di servizio tipicamente da 5 a 20 volte superiore rispetto alle tradizionali boccole in acciaio in ambienti abrasivi
- Resistenza alla corrosione:I gradi a base di nichel resistono a mezzi corrosivi tra cui acidi, alcali, soluzioni saline, acqua di mare e fluidi contenenti idrogeno solforato (H₂S) e anidride carbonica (CO₂)
- Stabilità dimensionale:Il coefficiente di dilatazione termica estremamente basso garantisce una deformazione minima in caso di fluttuazioni di temperatura e carichi pesanti
- Prestazioni ad alta temperatura:Mantiene elevata durezza e resistenza a temperature superiori a 500°C, consentendo il funzionamento continuo in condizioni HPHT
Ruoli funzionali e valore ingegneristico
Nei sistemi pratici, le boccole in carburo di tungsteno svolgono molteplici ruoli: come supporto dell'albero e elementi di guida, mantengono la concentricità dei componenti rotanti e riducono il runout; come interfacce ad usura controllata, sostituiscono l'albero o l'alloggiamento nell'attrito e nell'erosione dei cuscinetti, proteggendo le parti critiche più costose; attraverso il mantenimento a lungo termine di spazi ristretti, prevengono perdite e perdite di efficienza causate dall'usura; e nei mezzi corrosivi, formano una barriera durevole che mitiga il danno chimico-meccanico combinato. L'effetto cumulativo di queste funzioni è una migliore affidabilità delle apparecchiature, un minor numero di arresti non programmati e un costo totale di proprietà notevolmente ridotto durante il ciclo di vita delle apparecchiature.
Applicazioni tipiche e guida alla selezione del grado
Le boccole in carburo di tungsteno svolgono un ruolo insostituibile in molteplici settori industriali:
- Industria del petrolio e del gas: strumenti per il fondo pozzo, pompe per fanghi, strumenti MWD e pompe sommergibili elettriche
- Sistemi di pompe e valvole: manicotti dell'albero o boccole di tenuta per pompe dell'acqua, pompe chimiche e pompe per liquami
- Macchinari minerari e pesanti: pompe per liquami, frantoi e trasportatori
- Macchinari automobilistici e industriali: motori ad alte prestazioni, trasmissioni e macchine utensili ad alta velocità
| Serie di grado |
Composizione del legante |
Durezza tipica (HRA) |
Orientamento caratteristico |
Applicazioni consigliate |
| YG8 |
Co (8%) |
≈90,3 |
Elevata durezza, eccellente resistenza all'usura |
Boccole per macchinari di uso generale, sedi di valvole, anelli di tenuta |
| YG15 |
Co (15%) |
≈87,8 |
Buona tenacità, durezza moderata |
Componenti della boccola soggetti a carichi di impatto moderati |
| YG20 |
Co (20%) |
≈86,5 |
Elevata tenacità, forte resistenza agli urti |
Condizioni di forte impatto o forti vibrazioni |
| Serie YN (WC-Ni) |
A base di Ni (variabile) |
Dipende dalla composizione |
Superiore resistenza alla corrosione, bassa permeabilità magnetica |
Pompe chimiche, sistemi per acqua di mare, strumenti elettronici downhole |
Capacità di personalizzazione e fornitura
Le boccole in carburo di tungsteno sono altamente personalizzabili. Raccomandiamo la qualità più adatta in base alle condizioni operative specifiche e possiamo lavorare dimensioni non standard (diametri esterni fino a 780 mm), classi di tolleranza (fino a IT5 o più fini) e trattamenti superficiali speciali (come lucidatura, smussatura e rivestimenti) secondo i disegni del cliente. Forniamo supporto tecnico per l'intero processo, dalla selezione e valutazione dei materiali, alla progettazione del processo, alla consegna del prodotto finito, ed eseguiamo ispezioni di qualità in conformità con ISO 9001, API e altri standard applicabili per garantire che ogni prodotto soddisfi le aspettative di progettazione.
Per ulteriore assistenza nell'ottenimento di raccomandazioni sulla qualità per condizioni di servizio specifiche, nella stesura di revisioni tecniche o nel supporto di campioni di prova, non esitate a contattare il nostro team tecnico. Siamo pronti a fornire soluzioni professionali e tempestive su misura per le vostre esigenze.
